Zhrnutie: Metalurgická revolúcia v brúsnej technológii

Vo svete presnosti-poháňaných priemyselných brúsiv predstavuje rozdiel medzi oceľovými brokmi s jednoduchým a dvojitým ochladzovaním jeden z najvýznamnejších, no často prehliadaných technických rozdielov. Táto komplexná analýza skúma metalurgické rozdiely, výkonnostné charakteristiky a špecifické{2}}výhody aplikácie týchto dvoch metodológií tepelného spracovania, ktoré spôsobujú revolúciu v procesoch povrchovej úpravy v globálnych výrobných sektoroch.

Globálny trh s oceľovými brokmi v hodnote 4,8 miliardy USD v roku 2024 sa naďalej vyvíja s rastúcim dopytom po špecializovaných brúsivách, ktoré ponúkajú zvýšenú odolnosť, konzistenciu a-špecifický výkon. Pochopenie diferenciácie procesu ochladzovania sa stalo kritickým pre výrobcov, ktorí sa snažia optimalizovať svoje operácie povrchovej úpravy a znížiť celkové náklady na vlastníctvo.

Základné metalurgické rozdiely: Veda za kalením

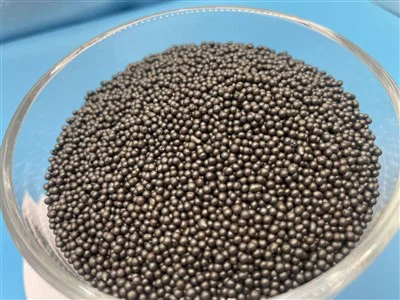

Single QuenchOceľová strela: Tradičná metodológia

Proces tepelného spracovania:

Austenitizácia: Zahriatie na 850-900 stupňov pre úplnú fázovú transformáciu

Kalenie: Rýchle chladenie v olejových alebo polymérnych roztokoch pri 50-100 stupňoch za sekundu

Temperovanie: Jedno{0}}stupňové temperovanie pri 180 – 250 stupňoch počas 60 – 120 minút

Mikroštruktúra: Primárne martenzitická so zadržaným austenitom (8-12%)

Kľúčové vlastnosti:

Tvrdosť: HRC 45-52 (v závislosti od obsahu uhlíka)

Konzistencia mikroštruktúry: Stredná distribúcia fáz

Odolnosť proti nárazu: 1 500-2 500 cyklov pred poruchou

Vzor lomu: Nepravidelné štiepenie s určitým ťažným porušením

Double Quench Steel Shot: Pokročilá metalurgia

Vylepšené tepelné spracovanie:

First Quench: Počiatočné rýchle ochladenie na vytvorenie nukleačných miest

Re-austenitizácia: Sekundárny ohrev na zjemnenie štruktúry zŕn

Second Quench: Riadené chladenie pre optimalizovanú fázovú transformáciu

Dvojité temperovanie: Dvoj{0}}odstránenie napätia a úprava tvrdosti

Vynikajúce vlastnosti:

Tvrdosť: HRC 48-55 s prísnejšou kontrolou (±1 HRC)

Mikroštruktúra: jemno{0}}zrnitý martenzit s minimálnym obsahom austenitu (3 – 5 %)

Odolnosť proti nárazu: 3 000 – 4 500 cyklov - 60-80 % zlepšenie

Charakteristiky lomu: riadené mikro-štiepenie so samoostriacimi{1}}vlastnosťami

Mikroštrukturálna analýza: Mikroskopické výhody

Diferenciácia štruktúry zŕn

Obmedzenia Single Quench:

Veľkosť zrna: ASTM 6-8 (20-30 mikrometrov)

Distribúcia karbidov: Nepravidelné zrážky

Fázové hranice: Menej definovaná martenzitická lištová štruktúra

Body koncentrácie napätia: Vyššia variabilita zvyškového napätia

Výhody dvojitého kalenia:

Zjemnenie zrna: ASTM 10-12 (5-10 mikrometrov)

Rovnomernosť karbidov: Rovnomerná disperzia v matrici

Jasnosť fázových hraníc: Dobre-definované pakety martenzitu

Zvládanie stresu: Riadené rozloženie zvyškového stresu

Rovnováha tvrdosti a húževnatosti

Porovnanie mechanických vlastností:

Konzistencia tvrdosti: Dvojité ochladzovanie ukazuje ±1 HRC oproti ±3 HRC pri jedinom ochladzovaní

Zlepšenie húževnatosti: o 25-35% lepšia absorpcia nárazu

Odolnosť proti opotrebeniu: o 40-50% dlhšia životnosť

Charakteristiky deformácie: Predvídateľnejšie vzory opotrebovania

Porovnanie výrobného procesu

Zložitosť a kontrola výroby

Jednoduchosť jednoduchého zhášania:

Kroky procesu: 4 primárne fázy

Požiadavky na vybavenie: Štandardné zariadenia na tepelné spracovanie

Kontrola kvality: Konvenčné kontroly tvrdosti a mikroštruktúry

Priepustnosť výroby: Vyššie objemy s kratšími časmi cyklu

Presnosť dvojitého kalenia:

Kroky procesu: 6-8 riadených etáp

Potreby vybavenia: Vyspelé pece-riadené atmosférou

Zabezpečenie kvality: monitorovanie-v reálnom čase a kontroly SPC

Efektivita výroby: Nižšie objemy s vynikajúcou konzistenciou

Analýza štruktúry nákladov

Ekonomika výroby:

Spotreba energie: Dvojité zhášanie vyžaduje o 35-45% viac energie

Investícia do zariadenia: O 60 – 80 % vyššie kapitálové náklady na dvojité kalenie

Pracovné požiadavky: Potrební ďalší kvalifikovaní technici

Kontrola kvality: Rozsiahlejšie testovanie a dokumentácia

Výkonnostné charakteristiky: Aplikačné{0}}špecifické výhody

Metriky trvanlivosti a životnosti

Výkon recyklácie:

Jednorazové ochladenie: 1 500 – 2 500 cyklov pred 50 % rozpadom

Dvojité zhášanie: 3 000 – 4 500 cyklov s konzistentným výkonom

Miera spotreby: 40-60% zníženie s technológiou dvojitého ochladzovania

Tvorba prachu: o 30 % nižšia v aplikáciách s dvojitým ochladzovaním

Kvalita povrchovej úpravy

Konzistencia profilu:

Jediné zhášanie: variabilita Ra 2,5-4,0 μm

Dvojité zhášanie: Ra 1,8-2,5 μm s konzistenciou ±0,2 μm

Vzor kotvy: Jednotnejší vývoj profilu

Povrchová kontaminácia: Znížená impregnácia železom

Analýza aplikačného sektora: Optimálny výber materiálu

Aplikácie vo výrobe automobilov

Veľkoobjemová{0}produkcia:

Jednorázové aplikácie: Interiérové ​​komponenty, základné upevňovacie prvky

Požiadavky na dvojité zhášanie: Komponenty motora, diely prevodovky

Normy kvality: Variácie súladu s IATF 16949

Vyváženosť nákladov-výkonnosti: Kritériá výberu-špecifické pre aplikáciu

Metriky výkonnosti:

Zlepšenie životnosti komponentov: 15-25% s dvojitým kalením

Zníženie miery odmietnutia: 30-40% v kritických aplikáciách

Intervaly údržby: 20-30% predĺženie s vynikajúcimi abrazívami

Požiadavky na letectvo a obranu

Prísne špecifikácie:

Obmedzenia jedného zhášania: Ne-kritické štrukturálne komponenty

Potreba dvojitého zhášania: Komponenty turbíny, podvozok

Certifikačné požiadavky: NADCAP, AMS 2431 zhoda

Potreby dokumentácie: Úplná sledovateľnosť a kontrola procesov

Aplikácie kritické z hľadiska bezpečnosti:

Zlepšenie životnosti pri únave: 200-300% pri správnom striekaní

Odolnosť proti korózii pod napätím: Nevyhnutná pre letecké komponenty

Zabezpečenie kvality: nulové{0}}výrobné požiadavky

Sektor ťažkých zariadení a energetiky

Požiadavky na odolnosť:

Ťažobné zariadenia: Dvojité kalenie pre extrémnu odolnosť proti opotrebovaniu

Stavebné stroje: Výber špecifický pre{0}}aplikáciu

Komponenty veternej energie: dlhodobé-požiadavky na spoľahlivosť

Aplikácie na ropu a plyn: Výkon v korozívnom prostredí

Ekonomická analýza: Celkové náklady na vlastníctvo

Počiatočná investícia verzus prevádzkové úspory

Rámec porovnania nákladov:

Nákupná cena: Dvojité zhášanie zvyčajne o 25 – 35 % vyššie

Miera spotreby: o 40-60% nižšia s dvojitým kalením

Údržba zariadenia: 15-25% zníženie opotrebovania dielov

Efektívnosť práce: 10-20% zlepšenie produktivity

Výpočet návratnosti investície

Údaje z prípadovej štúdie:

Doba návratnosti: 8-14 mesiacov pre konverziu dvojitého zhášania

Úspora spotreby médií: 45 000 – 85 000 USD ročne

Zlepšenie kvality: 30-50% zníženie prepracovania

Celková účinnosť zariadenia: 15-25% zlepšenie

Technické implementačné pokyny

Kompatibilita zariadení

Požiadavky na systém Blast:

Tlakové tryskacie zariadenie: Obidva typy kompatibilné

Systémy tryskania kolies: Vylepšené výhody s dvojitým ochladzovaním

Zber prachu: Podobné požiadavky s variáciami objemu

Recyklácia médií: Pokročilé systémy maximalizujú výhody dvojitého kalenia

Optimalizácia parametrov procesu

Prevádzkové podmienky:

Tlak vzduchu: 80-120 psi optimálny pre oba typy

Výber dýzy: Závisí od -aplikácie a nie od média{1}}

Kontrola pokrytia: Dvojité zhášanie umožňuje presnejšie riadenie intenzity

Overenie kvality: Vylepšené možnosti s vynikajúcimi médiami

Kontrola kvality a certifikácia

Súlad s priemyselnými normami

Medzinárodné špecifikácie:

SAE J444: Požiadavky na chemické zloženie

ISO 11124-3: Príprava oceľových podkladov

AMS 2431: Špecifikácie média na otryskávanie

Požiadavky na kvalitu-špecifické pre zákazníka

Protokoly testovania a overovania

Metódy zabezpečenia kvality:

Testovanie tvrdosti: stupnica Rockwell C so štatistickým riadením procesu

Mikroštruktúrna analýza: Veľkosť zŕn a fázová distribúcia

Veľkostná klasifikácia: Overenie presného skríningu

Testovanie výkonu: Aktuálne overenie aplikácie

Trendy na svetovom trhu a vzory prijímania

Analýza regionálnych preferencií

Severoamerický trh:

Prijatie dvojitého zhášania: 65 % v automobilovom priemysle, 85 % v letectve

Povedomie o kvalite: Riadiaci výber prémiového brusiva

Citlivosť na náklady: Vyvážený prístup založený na kritickosti aplikácie

Európska výroba:

Regulačný vplyv: Prijatie vyšších noriem kvality

Environmentálne aspekty: Preferencie hodnotenia životného cyklu

Technologický pokrok: Včasné prijatie vylepšených metodík

Dynamika ázijského trhu:

Cenová citlivosť: Vyššia spotreba jedného zhášania v aplikáciách citlivých na{0}}náklady

Evolúcia kvality: Zvyšujúce sa prijatie dvojitého zhášania v prémiových segmentoch

Modernizácia výroby: Postupný prechod na pokročilé brúsivá

Budúci technologický vývoj

Hutnícke inovácie

Pokročilé tepelné spracovanie:

Experimentálne procesy trojitého zhášania

Integrácia kryogénnej liečby

Laserové-technológie kalenia

Optimalizácia tepelného spracovania riadená AI-

Zlepšenie výrobného procesu

Technológia výroby:

Implementácia Industry 4.0

Monitorovanie kvality-v reálnom čase

Automatizované riadenie procesov

Iniciatívy udržateľnej výroby

Úvahy o životnom prostredí a udržateľnosti

Analýza spotreby energie

Porovnanie uhlíkovej stopy:

Jednorazové zhášanie: Nižšia okamžitá spotreba energie

Dvojité ochladzovanie: Vyššia účinnosť na spracovanú časť

Hodnotenie životného cyklu: Vynikajúce environmentálne vlastnosti s dvojitým zhášaním

Metriky trvalej udržateľnosti: Úvahy o celkovom vplyve na životné prostredie

Potenciál zníženia odpadu

Výhody pre životné prostredie:

Spotreba médií: Výrazné zníženie s dvojitým zhášaním

Tvorba prachu: Nižšia kontaminácia životného prostredia

Požiadavky na zneškodňovanie: Znížené náklady na odpadové hospodárstvo

Recyklačný potenciál: Posilnené príspevky obehového hospodárstva

Smernice strategického výberu

Špecifické{0}odporúčania aplikácie

Kritické aplikácie (preferované dvojité zhášanie):

Letecké komponenty

Automobilové bezpečnostné diely

Výroba zdravotníckych pomôcok

Spracovanie komponentov s vysokou hodnotou

Štandardné aplikácie (vhodné s jedným kalením):

Všeobecná príprava povrchu

Ne{0}}kritické čistenie komponentov

Náklady-citlivé operácie

Základné požiadavky na odstraňovanie vodného kameňa

Plán implementácie

Fáza hodnotenia:

Hodnotenie súčasného procesu

Analýza požiadaviek na kvalitu

Preskúmanie štruktúry nákladov

Hodnotenie technickej spôsobilosti

Plánovanie prechodu:

Postupná implementácia

Požiadavky na školenie personálu

Kvalitné aktualizácie systému

Zriadenie monitorujúce výkon

Záver: Hodnota technickej diferenciácie

Voľba medzi jednoduchým a dvojitým kalením oceľových brokov predstavuje zásadné strategické rozhodnutie, ktoré ovplyvňuje kvalitu produktu, prevádzkovú efektivitu a celkové náklady na vlastníctvo. Zatiaľ čo médiá s jedným zhášaním naďalej primerane slúžia v mnohých aplikáciách, vynikajúce výkonové charakteristiky technológie dvojitého ochladzovania vedú k zvýšenému osvojeniu v rámci-výrobných sektorov s dôrazom na kvalitu.

Výrobcovia musia pri výbere abrazívneho média zvážiť svoje špecifické aplikačné požiadavky, normy kvality a ekonomické ciele. Trend smerom k vyššej presnosti a zlepšenej účinnosti naznačuje, že oceľové broky s dvojitým ochladzovaním budú naďalej získavať podiel na trhu, keďže priemyselné odvetvia sa usilujú o dokonalosť v procesoch povrchovej úpravy.

Pochopenie týchto technických rozdielov umožňuje informované rozhodovanie-a strategickú optimalizáciu operácií povrchovej úpravy, čo v konečnom dôsledku prispieva k vyššej kvalite produktov a konkurencieschopnosti výroby.
